Los misiles pueden tener formas muy diferentes. Algunos son largos y finos, otros más cortos y gruesos; unos tienen aletas grandes, otros pequeñas, y algunos hasta parecen pequeños aviones con alas. ¿Por qué no son todos iguales? La razón principal está en la aerodinámica, la disciplina que estudia cómo el aire afecta a los objetos que se mueven a través de él.
Vamos a analizar de forma sencilla por qué los misiles necesitan ser estables para volar bien y cómo un diseño aerodinámico adecuado lo consigue.
La Necesidad de Volar Recto: Estabilidad
Un misil debe seguir una ruta predecible para alcanzar su objetivo; no puede ir dando tumbos sin control. Por eso necesita estabilidad estática: si algo lo desvía (como una ráfaga de viento), debe tener una tendencia natural a volver a su trayectoria original.
Pensemos en una flecha. Vuela recta, con la punta por delante, gracias a las plumas de la cola. O el caso de una veleta, que siempre se orienta con el viento. Los misiles usan principios similares. Necesitan una forma de mantenerse apuntando en la dirección correcta mientras vuelan.
Para entender cómo se logra esta estabilidad, necesitamos conocer dos puntos imaginarios clave en el cuerpo del misil:
- Centro de Gravedad (CG): Es el punto de equilibrio del misil. Si pudieras apoyarlo en un solo dedo sin que se cayera, estarías tocando su centro de gravedad. Es el punto donde, a efectos prácticos, podemos considerar que se concentra todo su peso.
- Centro de Presión (CP): Cuando el misil vuela, el aire ejerce fuerzas sobre cada una de sus superficies (resistencia, sustentación, etc.). El Centro de Presión es el punto imaginario donde podemos considerar que actúa la resultante de todas esas fuerzas aerodinámicas. Es como el «centro de empuje» del aire sobre el misil.
La Regla de Oro (muy simplificada) de la Estabilidad Estática nos dice que, para que un misil sea estable y tienda a volar recto por sí mismo (como la mencionada flecha o la veleta), el Centro de Presión (CP) debe estar situado detrás del Centro de Gravedad (CG).

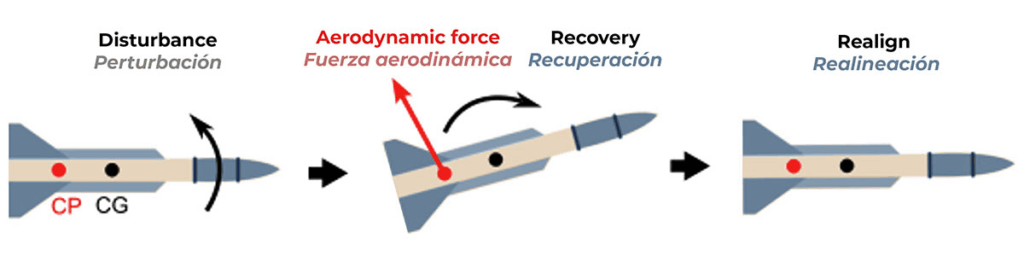

¿Cuál es la razón? Imagina que la nariz del misil se desvía un poco hacia arriba. El aire ahora «golpea» al misil desde un ángulo ligeramente inferior. Como el punto donde actúa esta fuerza (el CP) está detrás del punto de equilibrio (el CG), esta fuerza crea un giro o «par» recuperador que tiende a empujar la cola hacia arriba y, por lo tanto, baja la nariz. El misil se corrige solo y vuelve a alinearse con la dirección del vuelo. Si el CP estuviera delante del CG, esa misma fuerza aumentaría la desviación, haciendo que el misil fuera inestable y empezara a dar vueltas.
Aquí es donde entran en juego las aletas, sobre todo las de la cola. Su trabajo principal es añadir superficie aerodinámica en la parte posterior del misil. Esto hace que el Centro de Presión (CP) se desplace hacia atrás, asegurando que quede detrás del Centro de Gravedad (CG). Pensemos en un dardo; en su parte posterior tiene una pluma para retrasar el CP, y por delante suele tener una sección metálica cercana a la punta para adelantar el CG. Si cualquiera de estos elementos no existiese, el dardo no sería capaz de volar recto.
Más Allá de Volar Recto: Estabilidad Dinámica y Control
Ciertamente, no basta con que el misil tienda a enderezarse durante su trayectoria. Imaginemos el caso de un coche con amortiguadores desgastados: después de pasar un bache, sigue rebotando durante un tiempo. De forma similar, un misil necesita estabilidad dinámica, es decir, la capacidad de amortiguar rápidamente cualquier oscilación después de una perturbación, volviendo a su trayectoria de forma suave y controlada. El diseño de las aletas y la forma general del cuerpo también influyen en esta característica.
Ahora bien, si un misil está diseñado para ser estable y volar recto, ¿cómo hace para girar y perseguir un objetivo que se mueve? Aquí entra en juego el control. La estabilidad asegura que mantenga la dirección deseada, y el sistema de control le permite cambiar esa dirección cuando es necesario. Las formas más comunes de control son:
- Aletas móviles: Se pueden mover para redirigir el flujo de aire y así guiar el misil.
- Empuje vectorial:Algunos misiles pueden mover la tobera del motor para usar el chorro de gases como «timón».
¿Por qué hay misiles con tantas geometrías diferentes?
La variedad de geometrías se debe a que cada misil se diseña para una misión concreta, y eso exige diferentes características aerodinámicas:
- Velocidad: Los misiles que vuelan a velocidades supersónicas (más rápido que el sonido) o hipersónicas (varias veces la velocidad del sonido) necesitan formas muy afiladas y estilizadas para minimizar la resistencia del aire y gestionar las ondas de choque. Sus aletas suelen ser más pequeñas, delgadas y con formas particulares (como flechas o deltas).
- Maniobrabilidad: Un misil aire-aire que debe perseguir a un caza ágil necesita poder girar de forma brusca. A menudo tendrá aletas de control relativamente grandes o de tipo “canard” (cercanas al morro) para una respuesta rápida. A veces, se sacrifica un poco de estabilidad natural para ganar agilidad, confiando más en los sistemas de control activo.
- Alcance: Un misil de crucero vuela largas distancias, a menudo a velocidades más bajas (subsónicas). Por eso, frecuentemente tiene alas (como un avión) para generar sustentación y volar de forma eficiente, ahorrando combustible. También sus morros suelen ser más redondeados que en el caso de los misiles supersónicos.
En resumen, la forma de un misil no es casual. Es el resultado de aplicar principios de aerodinámica para conseguir un equilibrio entre estabilidad (volar recto), control (poder girar) y eficiencia (adaptada a su velocidad y misión). La distribución de las distintas superficies aerodinámicas son clave para asegurar una distancia concreta entre el Centro de Presión y el Centro de Gravedad. Las diferencias en velocidad, necesidad de maniobra o alcance explican la gran diversidad de diseños que vemos.
La próxima vez que veas un misil, fíjate en su forma y sus aletas. ¡Ahora sabes un poco mejor por qué son diferentes en cada caso!
