Tarjetas de medida para acondicionamiento de señal (2019-)
Tarjeta multipropósito para plataforma SLSC (Switch Load and Signal Conditioning) con 8 canales totalmente configurables por software como entradas (diferenciales, intensidad, PWM, trifásica, etc.) y/o salidas (GND, OC, 5V, 28V, etc.) con resolución de 16 bits y 2 interfaces Ethernet 10/100/1000.
La Tarjeta Multi I/O permite configurar mediante software de forma remota (tecnología basada en System on Chip ARM-FPGA) sus 8 canales de forma individual, entradas o salidas incluso con distintos tipos de salida, ofreciendo una mayor flexibilidad tecnológica.
Además minimiza la inversión en equipamiento, al poder reutilizar la tarjeta para varias aplicaciones solo reprogramándola mediante una sencilla interfaz, no es necesario adquirir hardware adicional.
En función de las necesidades específicas de cada cliente, es posible adaptar la tecnología a otros tipos de arquitectura como PXI, VME, cPCi, etc.
Especificaciones:
- Número de canales 8

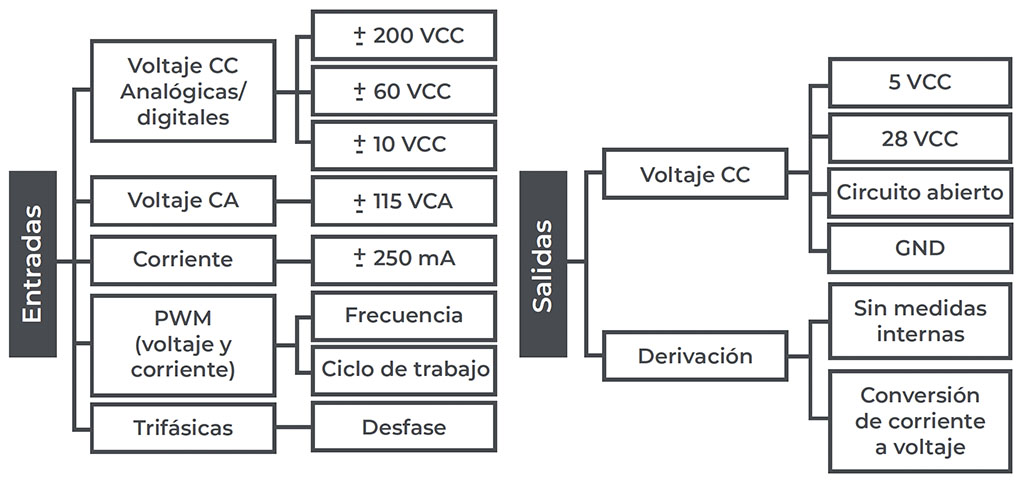

- Modos de entrada (selección por software): Diferencial, referenciada y no referenciada bipolar, corriente, PWM y trifásica
- Modos de salida (selección por software): Tensión (GND, OC, 5V, 28V), derivación y conversión de corriente a voltaje
- Tipo de CAD: Registro de aprox. sucesivas (SAR)
- Resolución: 16 bits
- Frecuencia máxima de muestreo: 500 kS/s (muestreo simultáneo)
- Impedancia de salida: < 1 W
- Impedancia de entrada: De > 2,2 MW a 40 W (modo seleccionado)
- Rango de señal de voltaje de entrada: +/- Hasta 200 V
- Rango de señal de voltaje de entrada: +/- 250 mA
- Acoplamiento de entrada: CC
- Transferencia de datos: Ethernet 10/100/1000
- Protección contra sobretensiones: Encendido +/-300 V máximo / Pico +/-1500 V máximo
